Bezeichnung:		Hydr Werkstattpressen, Typ FP

Hydraulische Pressen Typ FP

Hydraulische Werkstattpressen mit H-Rahmen

Einsatzbereiche:
Unsere hydraulische Presse Typ FP sind für Klein-, Mittel- und Großserienfertigung in den unterschiedlichsten Bereichen, wie z.B. Tiefziehen, Stanzen, Biegen, Montieren, Prägen, Richten, Entgraten einsetzbar.

Beschreibung:
Die hydraulische Presse FlexiPress ist die leistungsfähige und zuverlässige Werkstattpresse für alle Anforderungen, die heute in Werkstätten an eine solche Maschine gestellt werden. Alle Modelle haben einen großzügig bemessenen Arbeitsbereich und einendoppelt wirkenden Zylinder.

Die hydraulischen Werkstattpressen FlexiPress sind in zwei Versionen erhältlich:

Handpumpenanlage
Die Handpumpe ist eine 2-stufige Ausführung, welche mit ND/HD-Kolben ausgestattet ist. Die Umschaltung von Nieder-/Hochdruck und Rücklaufwird manuell über ein Umschaltventil gesteuert. Der Rücklauf erfolgt durch externe Druckluft.

Motorpumpenanlage
Die Abwärtsbewegung sowie der Rücklauf des Presszylinder erfolgen über ein feinfühliges Handsteuerventil, welches auch gleichzeitig zum stufenlosen Regulieren der Pressgeschwindigkeit verwendet wird. Die Druckkraft wird über ein Druckregelventil stufenlos eingestellt.

Sonderzubehör
Die Werkstattpresse kann mit verschiedenen Werkzeugen und Zubehör ausgerüstet werden, wie zu Beispiel:

-Presszylinder seitlich verschiebbar
-Tischplatte
-Dornsatz
-Rohrbiegewerkzeug
-Räumfixtur
-Kantbiegewerkzeug

Sonderausstattung
-Fußbedienung über Doppelfußpedal
-Pressenzylinder mit größerem Hub
-Motorpumpenanlage mit größerer Pressgeschwindigkeit HD
-Kundenspezifische Ausführungen

Technische Daten hydraulische Pressen:

FlexiPress FP H-Modell			FlexiPress Standard ohne Pumpenanlage						FlexiPress Wide ohne Pumpenanlage
Modell			FP25	FP40	FP60	FP100	FP150	FP200	FPW40	FPW60	FPW100	FPW150	FPW200
Druckkraft, max.		kN	250	400	600	1000	1500	2000	400	600	1000	1500	2000
Hub		mm	300	300	300	300	400	400	300	300	300	400	400
Einbauhöhe, min.	A	mm	150	300	300	300	300	300	300	300	300	300	300
Einbauhöhe, max.	B	mm	775	900	900	900	900	900	900	900	900	900	900
Einbaubreite	C	mm	740	850	1010	1080	1150	1150	1300	1500	1500	1600	1600
Rahmenbreite	D	mm	920	1030	1270	1440	1510	1550	1480	1760	1860	1960	2000
Seitlicher Durchgang	F	mm	160	245	290	360	410	460	245	290	360	410	460
Gesamttiefe, Fuß	H	mm	580	610	760	800	970	1040	610	760	800	970	1040
Gesamthöhe	K	mm	1880	1960	2200	2440	2400	2400	2260	2400	2730	2730	2730
Tischhöhe, max.	L	mm	1060	1045	1143	1243	1243	1243	1200	1245	1400	1400	1400
Tischhöhen- abstand	M	mm	6x125	4x150	4x150	4x150	4x150	4x150	4x150	4x150	4x150	4x150	4x150
Verschiebbarer Zylinder	P	mm	255*	275*	330*	340*	350*	320*	500*	575*	550*	575*	545*
Druckflansch - Durchmesser	S	mm	Ø60	Ø65	Ø85	Ø100	-	-	Ø65	Ø85	Ø100	-	-
Pressenflansch - Teilkreis	T	mm	78	86	110	130	210	210	86	110	130	210	210
Pressenflansch-Lochdurchmesser	U	mm	2xØ9	2xØ11	2xØ13	2xØ17	4xØ22	4xØ22	2xØ11	2xØ13	2xØ17	4xØ22	4xØ22
Pressenflansch - Höhe	V	mm	25	30	40	45	52	52	30	40	45	52	52
Pressenflansch -Durchmesser	X	mm	Ø98	Ø108	Ø134	Ø160	Ø260	Ø260	Ø108	Ø134	Ø160	Ø260	Ø260
Gewicht, ca.		kg	250	460	770	1220	1590	2090	585	960	1560	2210	2570

*) Reduzierte zulässige max. Presskraft in Extremposition

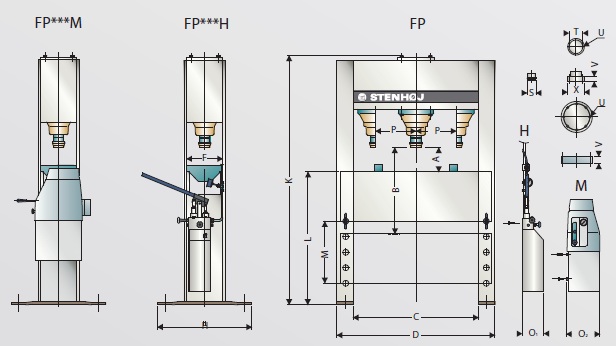

Abmessungen hydraulische Pressen:

Kundenspezifische hydraulische Pressen:
Kundenspezifische Lösungen machen den grössten Verkaufs-Anteil aus. Wir ermitteln in Zusammenarbeit mit den Kunden den Bedarf und konstruieren daraus die perfekte Lösung. Ob Sie - anwendungsbedingt - Einbauhöhe, Aufspannfläche, Ausladung oder Kolbenhub verändern möchten, alternative Steuerungsoptionen benötigen oder sonstige Wünsche an elektrische oder hydraulische Zusatzausrüstung haben - wir bieten Ihnen eine umfangreiche Sonderausstattung. Fragen Sie uns an, wir beraten Sie gerne.

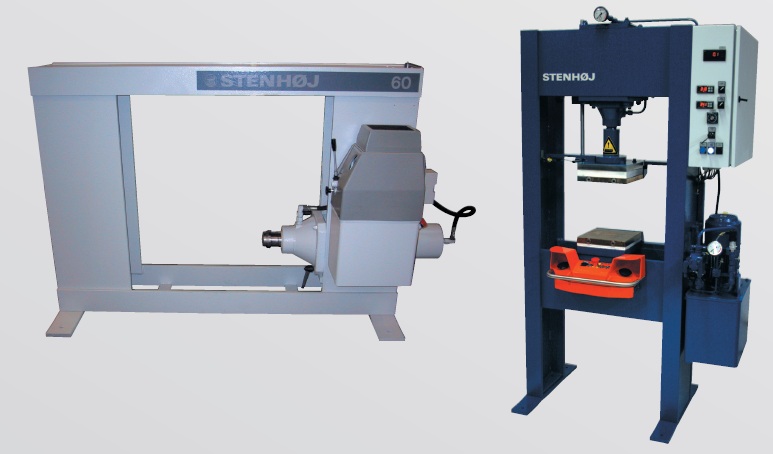

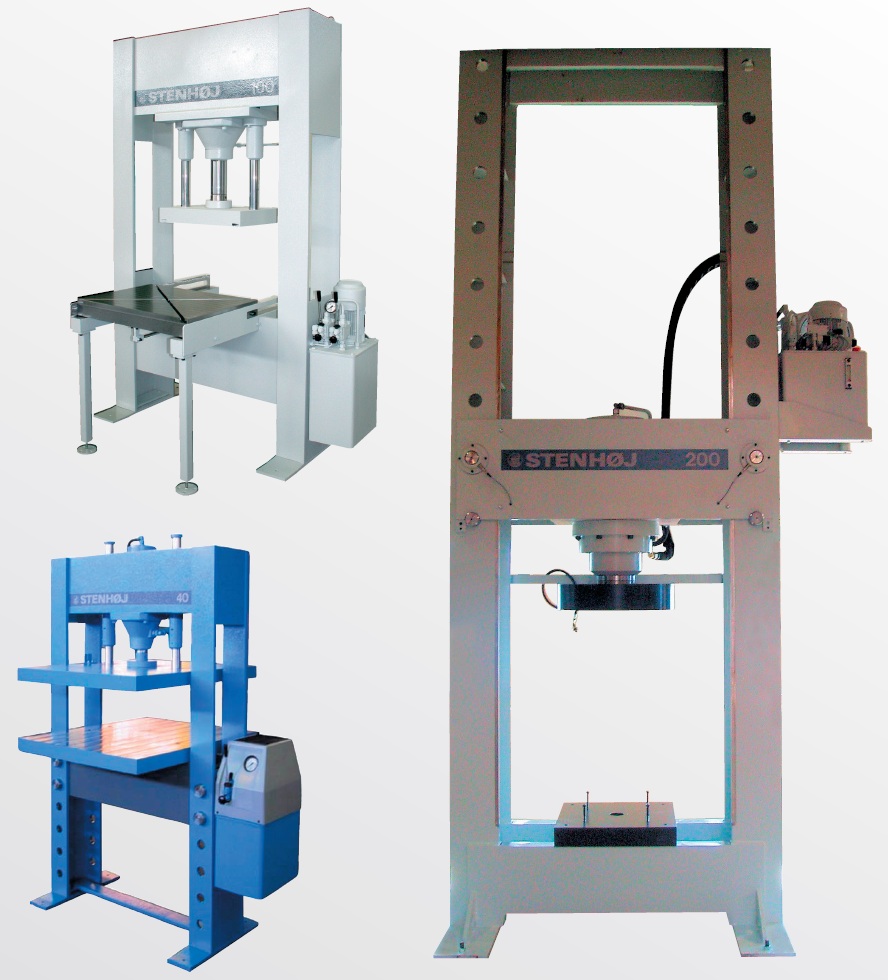

Beispiele von massgeschneiderten Lösungen:
