Servo-Walzenvorschübe Typ MEDIUM
Neue Baureihe mit unterschiedlichen Antriebsvarianten und entsprechend unterschiedlichen Leistungsmerkmalen.
Beschreibung:
- Vielseitige Baureihe mit breitem Anwendungsbereich
- Antriebsvarianten: Basis, Standard, Schwerlast
- Großer Umfang an ergänzenden Optionen
- Einfache und schnelle Montage an fast jede Presse
- Problemlose und einfache Handhabung
- Kurze Umrüstzeiten steigern die Produktivität
- Hohe Präzision verbessert die Produktqualität
- Flexibler Einsatz für zukünftige Anwendungen
- Optimales Preis-Leistungs-Verhältnis
- Kurze Lieferzeiten
Technische Details:
- Hochleistungs Servo Steuerung.
- Präzisions Vorschubwalzen mit Hartchrombeschichtung.
- Synchronlauf der Walzen durch spielfreie Zahnräder.
- Mechanisches und pneumatisches Zwischenlüften der Oberwalze möglich..
- Montageplatte mit 60 mm Höhenverstellung.
- 3 Hauptbetriebsarten für Einrichten und Automatik.
- Werkzeugspeicherung für bis zu 200 Werkzeuge.
- Vorschubzeitüberwachung für sicheren Betrieb.
- Kommunikation zur Steuerung der Presse möglich.
- Stückzahlüberwachung bei Vorgabe.
Steuerung:
Technische Daten:
Standard Modelle ohne Getriebe
| Modelle |
Max. Bandbreite |
Walzen- öffnung |
Max. Dicke bei max. Breite |
Walzen-Ø |
Max. Bandgeschw. |
Vorschub-
kraft |
Vorschub-
kraft Spitze |
| SRF 100B |
100 mm |
0 - 2,5 mm |
2,0 mm |
57 mm |
111 m/min. |
490 N |
1380 N |
| SRF 125B |
125 mm |
0 - 3,5 mm |
2,5 mm |
90 mm |
136 m/min. |
400 N |
1130 N |
| SRF 200B |
200 mm |
0 - 3,5 mm |
2,0 mm |
90 mm |
136 m/min. |
400 N |
1130 N |
| SRF 300B |
300 mm |
0 - 3,5 mm |
2,0 mm |
90 mm |
73 m/min. |
650 N |
1750 N |
| SRF 400B |
400 mm |
0 - 3,5 mm |
1,5 mm |
90 mm |
73 m/min. |
650 N |
1750 N |
| SRF 500B |
500 mm |
0 - 3,5 mm |
1,3 mm |
90 mm |
73 m/min. |
650 N |
1750 N |
| SRF 600B |
600 mm |
0 - 3,5 mm |
1,0 mm |
90 mm |
73 m/min. |
650 N |
1750 N |
Standard Modelle mit Getriebe
| Modelle |
Max. Bandbreite |
Walzen- öffnung |
Max. Dicke bei max. Breite |
Walzen-Ø |
Max. Bandgeschw. |
Vorschub-
kraft |
Vorschub-
kraft Spitze |
| SRF 125S |
125 mm |
0 - 3,5 mm |
3,5 mm |
90 mm |
110 m/min. |
900 N |
2600 N |
| SRF 200S |
200 mm |
0 - 3,5 mm |
3,5 mm |
90 mm |
110 m/min. |
900 N |
2600 N |
| SRF 300S |
300 mm |
0 - 3,5 mm |
3,5 mm |
90 mm |
110 m/min. |
900 N |
2600 N |
| SRF 400S |
400 mm |
0 - 3,5 mm |
3,0 mm |
90 mm |
110 m/min. |
900 N |
2600 N |
| SRF 500S |
500 mm |
0 - 3,5 mm |
2,6 mm |
90 mm |
110 m/min. |
900 N |
2600 N |
| SRF 600S |
600 mm |
0 - 3,5 mm |
2,3 mm |
90 mm |
110 m/min. |
900 N |
2600 N |
| SRF 700S |
700 mm |
0 - 3,5 mm |
2,7 mm |
90 mm |
69 m/min. |
1430 N |
4160 N |
| SRF 800S |
800 mm |
0 - 3,5 mm |
2,3 mm |
90 mm |
69 m/min. |
1430 N |
4160 N |
| SRF 900S |
900 mm |
0 - 3,5 mm |
1,9 mm |
90 mm |
69 m/min. |
1430 N |
4160 N |
Schwerlast Modelle mit Schwerlast Getriebe
| Modelle |
Max. Bandbreite |
Walzen- öffnung |
Max. Dicke b. max. Breite |
Walzen-Ø |
Max. Bandgeschw. |
Vorschub-
kraft |
Vorschub-
kraft Spitze |
| SRF 125SL |
125 mm |
0,7- 4,7mm |
4,7 mm |
90 mm |
69 m/min. |
1430 N |
4160 N |
| SRF 200SL |
200 mm |
0,7- 4,7mm |
4,6 mm |
90 mm |
69 m/min. |
1430 N |
4160 N |
| SRF 300SL |
300 mm |
0,7- 4,7mm |
4,2 mm |
90 mm |
69 m/min. |
1430 N |
4160 N |
| SRF 400SL |
400 mm |
0,7- 4,7mm |
3,8 mm |
90 mm |
69 m/min. |
1430 N |
4160 N |
| SRF 500SL |
500 mm |
0,7- 4,7mm |
3,4 mm |
90 mm |
69 m/min. |
1430 N |
4160 N |
| SRF 600SL |
600 mm |
0,7- 4,7mm |
3,0 mm |
90 mm |
69 m/min. |
1430 N |
4160 N |
MEDIUM Modelle für Breitband
| Modelle |
Max. Bandbreite |
Walzen- öffnung |
Max. Dicke b. max. Breite |
Walzen-Ø |
Max. Bandgeschw. |
Vorschub-
kraft |
Vorschub-
kraft Spitze |
| SRF1300BB |
1300 mm |
0 - 4,0 mm |
1,2 mm |
86 mm |
55 m/min. |
2360 N |
4730 N |
| SRF1600BB |
1600 mm |
0 - 4,0 mm |
1,0 mm |
86 mm |
55 m/min. |
2360 N |
4730 N |
| SRF1900BB |
1900 mm |
0 - 4,0 mm |
0,8 mm |
86 mm |
55 m/min. |
2360 N |
4730 N |

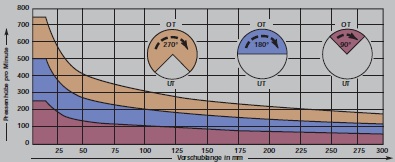

Leistungsdiagramm:
Die Angaben im Leistungsdiagramm sind nur ungefähre Werte. Die tatsächlichen Werte in der Produktion sind von unterschiedlichen Faktoren abhängig. Das Leistungsdiagramm basiert auf Standardwerten von Geschwindigkeit und Beschleunigung. Auf Wunsch erhalten Sie von uns Ihr individuelles Leistungsdiagramm unter Berücksichtigung Ihrer Parameter.

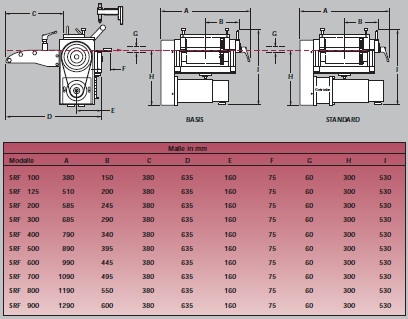

Abmessungen MEDIUM Standard:

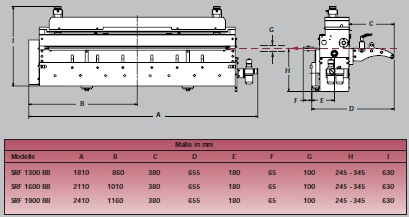

Abmessungen MEDIUM Breitband:
|
