Bezeichnung:		Walzenvorschub, Typ ZICK-ZACK

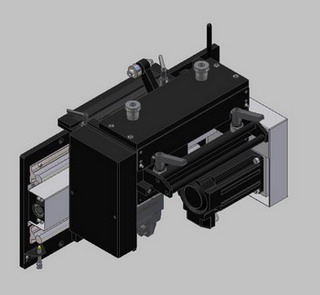

Walzenvorschübe Typ ZICK-ZACK

Mit den Zick-Zack Servo Walzenvorschübe lassen sich durch wirtschaftliches Ausnutzen der kompletten Bandbreite Kosten sparen.

Beschreibung der Walzenvorschübe:
- Die Baureihen MINI und MEDIUM sind als Zick-Zack Vorschübe erhältlich.

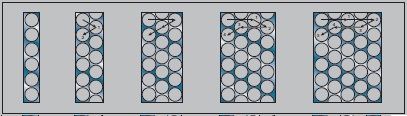

- Nur 3 notwendige Parameter erforderlich: Bandbreite, Platinendurchmesser, Stegbreite.
- Hochdynamische NC-Achsen für den Vorschubweg X und den Querhub Y.
- Einfache und schnelle Montage an jede Presse.
- Hohe Präzision verbessert die Produktqualität.
- Optimales Preis-Leistungs-Verhältnis
- Kurze Lieferzeiten

Technische Details der Walzenvorschübe:
- Hochleistungs Servo Steuerung.
- Präzisions Vorschubwalzen mit Hartchrombeschichtung.
- Synchronlauf der Walzen durch spielfreie Zahnräder.
- Mechanisches und pneumatisches Zwischenlüften der Oberwalze möglich.
- Montageplatte mit 60 mm Höhenverstellung.
- Werkzeugspeicherung für bis zu 200 Werkzeuge.
- Vorschubzeitüberwachung für sicheren Betrieb.
- Kommunikation zur Steuerung der Presse möglich.
- Stückzahlüberwachung bei Vorgabe.
- Diverse Optionen erhältlich.

Steuerung der Walzenvorschübe:

DrahtVorschübe, DrahtVorschub

Technische Daten der Walzenvorschübe:

Modelle	Max. Bandbreite	Walzen- öffnung	Max. Dicke bei max. Breite	Walzen-Ø	Vorschub- kraft	Vorschub- kraft Spitze
SRF 105 ZZ	105 mm	2,2 mm	2,0 mm	45 mm	210 N	480 N
SRF 220 ZZ	220 mm	2,2 mm	2,0 mm	45 mm	405 N	1050 N

SRF 125 ZZ	125 mm	3,5 mm	3,5 mm	90 mm	900 N	2600 N
SRF 200 ZZ	200 mm	3,5 mm	3,5 mm	90 mm	900 N	2600 N
SRF 300 ZZ	300 mm	3,5 mm	3,5 mm	90 mm	900 N	2600 N
