Bezeichnung:		Spulen Schnellspannsysem, Typ GFA

Spulen Schnellspannsystem, Typ GFA

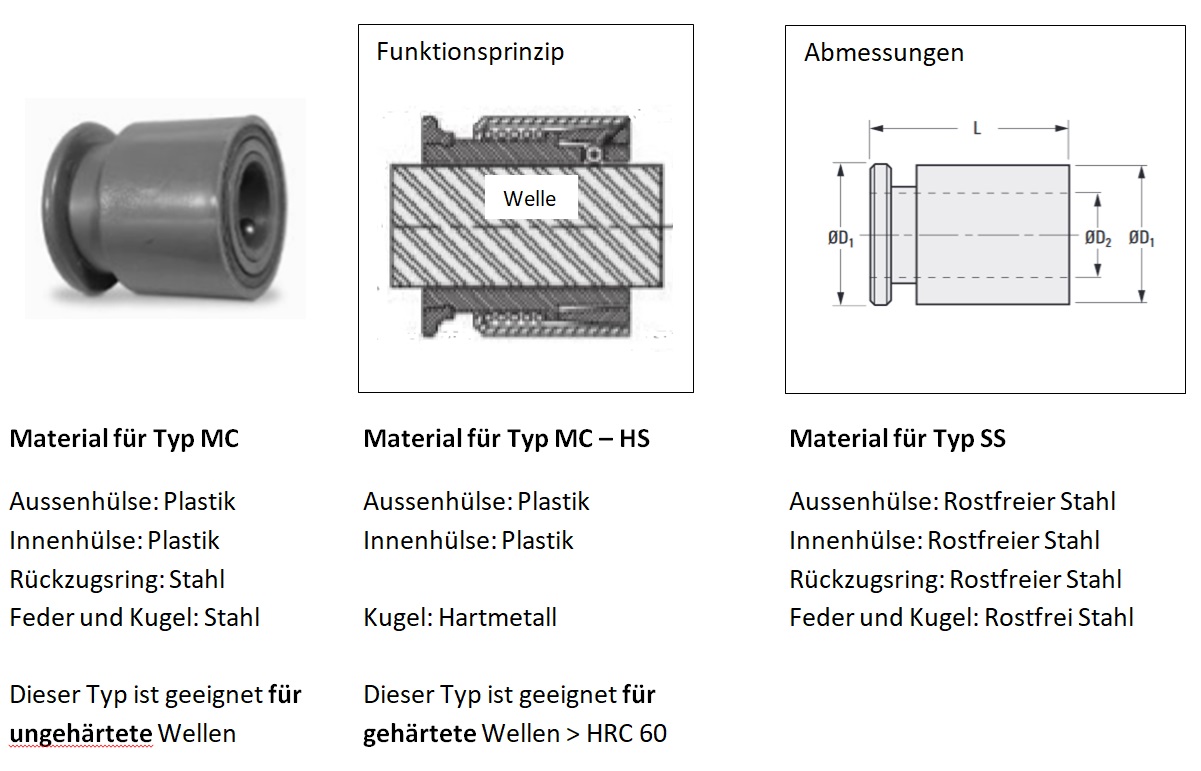

Dieses Spulen Schnellspannsystem ist eine äusserst kostengünstige und effektive Art, eine Spule auf einer Welle zu fixieren.
Insbesondere eignet sich dieses System bei häufigem Spulenwechsel wo ein kurzer Zeitaufwand gewünscht ist

Spulen Schnellspannsystem, Rollen Schnellspansystem

Spulen Schnellspannsystem, Rollen Schnellspannsystem

Spulen Schnellspannsystem, Rollen Schnellspannsystem

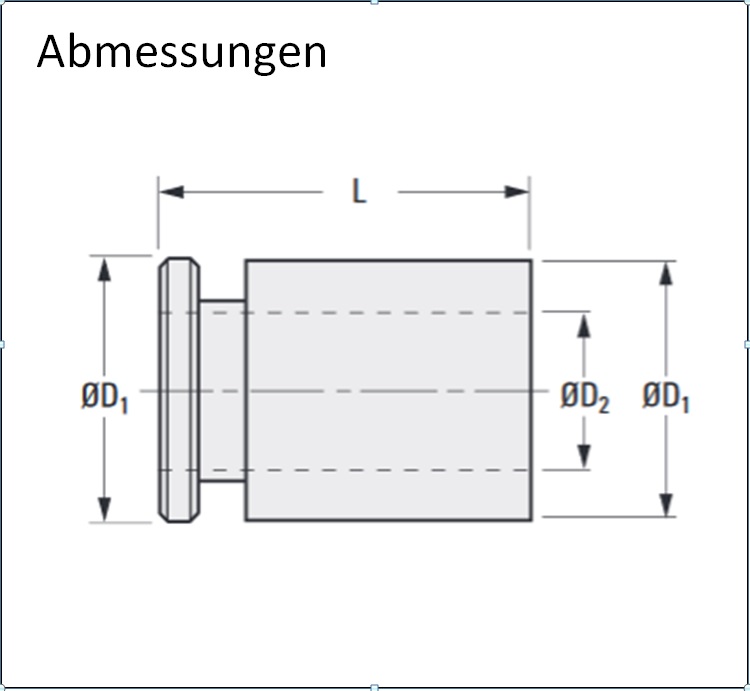

Technische Daten Spulen Schnellspansystem:

Modell	Bohrungs- und Wellen- Ø D2	Aussen- Ø D1	Länge L
GF 3	Ø 3.17 mm	Ø 14.20 mm	23.9 mm
GF 4	Ø 4.00 mm	Ø 14.20 mm	23.9 mm
GF 5	Ø 5.00 mm	Ø 14.20 mm	23.9 mm
GF 6	Ø 6.00 mm	Ø 18.90 mm	25.7 mm
GF 7	Ø 7.00 mm	Ø 18.90 mm	25.7 mm
GF 8	Ø 8.00 mm	Ø 18.90 mm	25.7 mm
GF 9	Ø 9.00 mm	Ø 28.20 mm	26.6 mm
GF 10	Ø 10.00 mm	Ø 28.20 mm	26.6 mm
GF 11	Ø 11.10 mm	Ø 28.20 mm	26.6 mm
GF 12	Ø 12.00 mm	Ø 28.20 mm	26.6 mm
GF 13	Ø 13.00 mm	Ø 28.20 mm	26.6 mm
GF 14	Ø 14.00 mm	Ø 35.60 mm	37.1 mm
GF 15	Ø 15.00 mm	Ø 35.60 mm	37.1 mm
GF 16	Ø 16.00 mm	Ø 35.60 mm	37.1 mm
GF 17	Ø 17.00 mm	Ø 35.60 mm	37.1 mm
GF 18	Ø 17.46 mm	Ø 35.60 mm	37.1 mm
GF 19	Ø 19.00 mm	Ø 35.60 mm	37.1 mm
GF 20	Ø 20.00 mm	Ø 47.30 mm	50.9 mm
