Bezeichnung:		Pneum. - Trennschere, Typ ASC

Pneumatische Trennschere Typ ASC

Diese pneumatische Trennschere ist technisch identisch mit der mechanischen Trennschere Typ SC, jedoch betätigt über einen Pneumatikzylinder. Der Schneidbereich variiert von 0,1 - 2,0 mm.

Technische Beschreibung:

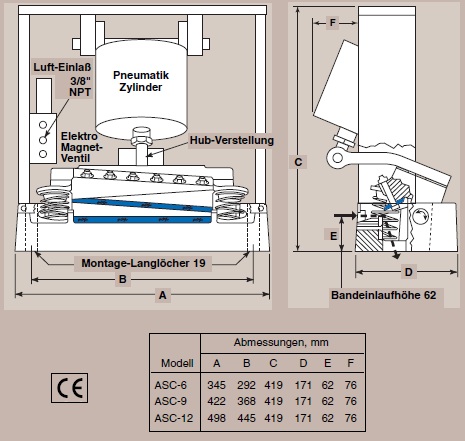

Stabiler Stahlrahmenaufbau, montiert auf die mechanische Trennschere, Pneumatikzylinder doppelwirkend mit großem Durchmesser über Gelenkachse in Lagerböcken drehbar befestigt, Kolbenstange über Lagerkopf in Stahlachse am Ende des auf dem Schwingkopf montierten Stahlhebelarms befestigt, Hubhöhe einstellbar, Pneumatikventil mit Elektromagnetspule, komplett Verrohrt mit Zylinder, Schälldämpfer, Schutzblech (für das Photo demontiert) .

Die Trennschere kann beliebig an jedem Ort eingesetzt werden. Sie wird über ein elektrisches Auslösesignal gesteuert. Für Exzenterpressen wird dies vornehmlich über eine Kurvenscheibe und einen Rollenhebelschalter, die Signallänge über die Nockenlänge und der Signalzeitpunkt über die Nocken-Winkelposition erreicht. Weitere Signalgeber wie Näherungsschalter oder elektronische Nockenschaltwerke sind möglich. Dazu werden jedoch separate Relais benötigt. Auch kann unabhängig von einer Presse über ein Zeitrelais gesteuert werden.

Ihr Vorteil beim Einsatz einer pneumatischen P/A-Trennschere:

- unabhängiger Einsatz
- einfache Technik bis 305 mm Bandbreite zum günstigen Preis
- sehr großer Öffnungshub, einstellbar
- Einsparung von zusätzlichen Werkzeugen in Stanzwerkzeugen

Technische Daten der Trennscheren:

Modell	Max. Band- Breite	Banddicken-Bereich	max. Kraft bei 6,8 bar	max. Hübe	Luftverbrauch bei 6,8 bar max.	Gewicht (kg)
ASC-6	152 mm	0.1 – 1.8 mm	12500 N	200 1/min.	34 dm3/s	36 kg
ASC-9	228 mm	0.1 – 1.8 mm	12500 N	190 1/min.	31 dm3/s	40 kg
ASC-12	305 mm	0.1 – 1.8 mm	12500 N	180 1/min.	34 dm3/s	45 kg
