Laser-Banddickenmessung Imensio von Kurschat

- Messung eines präzisen Profilquerschnittes mit Lasertechnik
- Spurenmessung an fest definierten Punkten
- Traversierende Spurenmessung über die Coilbreite

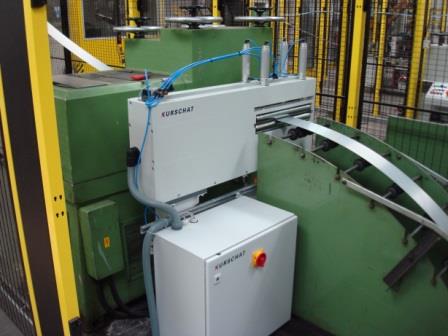

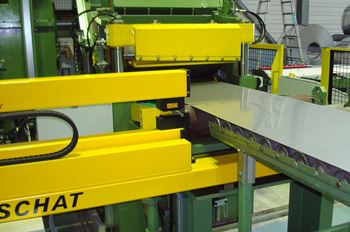

i!mensio Lasermessbügel :: Berührungslose, traversierende Banddickenmessung
mit zwei Triangulationslasern, kombiniert mit einer Traversierung über
bis zu 1.100 mm, entwickelt für die einfache Systemintegration in bestehende
Spaltanlagen oder Weiterverarbeitungsanlagen von Bandmaterial, ohne große
Stillstandszeiten zu installieren und sofort nutzbar. Das Kurschat Banddicken-
Messgerät wurde speziell für die traversierende Messung von Bandmaterial
entwickelt. Die Messung erfolgt berührungslos als Differenzmessung mit Hilfe
von zwei Triangulationslasern, die mit einem Microscan und einer Abtastrate
von bis zu 50 kHz (optional bis > 300 kHz) arbeiten.

Merkmale
-
Steigerung Ihrer Produktivität
-
Dokumentation der Produktqualität
-
Reduzierung Ihrer Ausschusskosten
-
Hochpräzise Dicken– und Querprofilmessung in einem Kompaktsystem
-
Stabile Stahlschweißkonstruktion für raue Umgebungsbedingungen
-
Umfangreiche Softwaretools für Messdatenerfassung, Visualisierung
-
Auflösung der Sensoren 0,05 μm, Abtastfrequenz 50 kHz
-
Breiter Messfleck 50 x 2.000 μm, speziell für metallische Oberflächen
-
Sensor - Schutzklasse IP 67, auch für raue Umgebungsbedingungen
-
Messbereiche je nach Applikation: 300, 500, 800 oder1.100 mm

Optionen
-
Kombinationen für die Banddickenmessung bis 2.200 mm
-
Ethernet Interface für diverse Feldbussysteme, I/O Handling
-
Kundenspezifische Softwareerweiterungen
- Anbindung an CAQ Systeme
- Anbindung an SPS Systeme
- Zusätzliche Auswertungen (FFT Analyse)

Technische Daten
