Hydraulische Pressen Typ Lux H

Die hydraulische Werkstattpresse LUX ist eine äußerst massive und präzise Ausführung unter den Werkstattpressen. Dadurch wird die Maschine allen Anforderungen gerecht, welche in Form von Stabilität und Feinfühligkeit an diese Ausführung gerichtet werden. Alle Modelle haben einen großzügig bemessenen Arbeitsbereich und einen doppelt wirkenden Zylinder. Die Unterjochauflagenfläche ist bearbeitet.

Motorpumpenanlage
Die Abwärtsbewegung sowie der Rücklauf des Presszylinder erfolgen über ein feinfühliges PROPORTIONAL- Handsteuerventil mit integriertem Stromregler, welches ein stufenloses Regulieren der Pressgeschwindigkeit optimal ermöglicht. Die Druckkraft wird über ein Druckregelventil stufenlos eingestellt.

Sonderzubehör:
Die Werkstattpresse kann mit einer Tischplatte ausgerüstet werden

Sonderausstattung
-Fußbedienung über Doppelfußpedal
-Pressenzylinder mit größerem Hub
-Motorpumpenanlage mit größerer Pressgeschwindigkeit HD
-Einfache elektrische Steuerung
-Kundenspezifische Ausführungen

Technische Daten hydraulische Pressen:

LuxPress H-Modell, standard			Fest Tisch				Justierbar Tisch
Modell			200t	300t	400t	500t	200t	300t	400t	500t
Druckkraft, max.		kN	2000	3000	4000	5000	2000	3000	4000	5000
Hub		mm	400	400	400	400	400	400	400	400
Einbauhöhe, min.	A	mm	700	700	700	700	300	300	300	300
Einbauhöhe, max.	B	mm					900	900	900	900
Einbaubreite	C	mm	1150	1150	1150	1150	1150	1150	1150	1150
Rahmenbreite	D	mm	1550	1650	1750	1750	1550	1650	1750	1750
Gesamtbreite	E	mm	1760	1860	1960	1960	1760	1860	1960	1960
Rahmentiefe	F	mm	680	750	850	850	680	750	850	850
Tisch Durchgang	G	mm	1200	1200	1200	1200	1100	1150	1200	1200
Gesamttiefe, Fuß	H	mm	1040	1110	1210	1210	1040	1110	1210	1210
Seitlicher Durchgang, Breite	I	mm	420	490	590	590	420	490	590	590
Seitlicher Durchgang, Höhe	J	mm	715	715	715	715	715	715	715	715
Gesamthöhe	K	mm	3090	3130	3200	3240	2990	3080	3200	3240
Rahmenhöhe	K1	mm	2790	2830	2950	2985	2690	2780	2950	2985
Tischhöhe, max.	L	mm	950	950	950	950	1250	1300	1350	1290
Tischhöhe, min.	L1	mm					650	700	750	750
Tischhöhenabstand	M	mm					4x150	4x150	4x150	3x180
Tischbreite	N	mm	890	890	890	890	1060	1060	1000	1000
Tischtiefe	O	mm	540	590	670	530	540	590	670	530
Ausladung außeren	P	mm	800	850	990	1000	740	810	910	910
Pressenflansch - Teilkreis	T	mm	Ø210	Ø315	Ø345	Ø360	Ø210	Ø315	Ø345	Ø360
Durchmesser - Lochdurchm.	U	mm	8xØ21	8xØ25	12xØ25	12xØ25	8xØ21	8xØ25	12xØ25	12xØ25
Pressenflansch - Höhe	V	mm	55	60	70	80	55	60	70	80
Pressenflansch - Durchmesser	X	mm	Ø250	Ø360	Ø390	Ø420	Ø250	Ø360	Ø390	Ø420
Gewicht, ca.		kg	3800	5000	6800	9400	3600	4800	6750	9300
Motorpumpenanlage
ND-Geschwindigkeit		mm/s	10	10	10	10	10	10	10	10
HD-Geschwindigkeit		mm/s	2,4	2,3	3	2,5	2,4	2,3	3	2,5
Rücklaufgeschwindigkeit		mm/s	20	18	20	18	20	18	20	18
Motor Leistung		kW	5	7,5	11	11	5	7,5	11	11

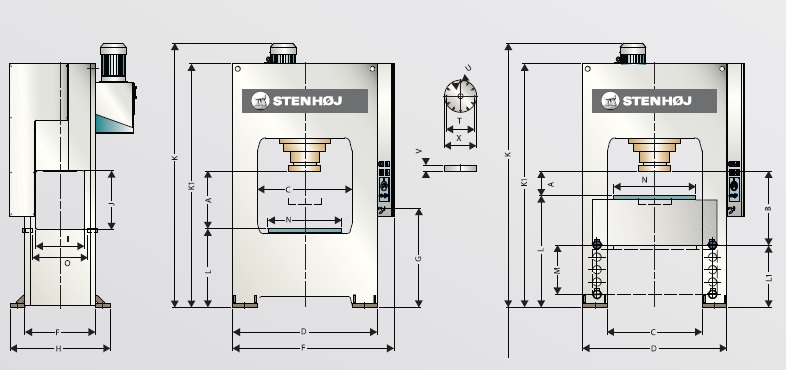

Abmessungen hydraulische Pressen:




Kundenspezifische hydraulische Werkstattpressen:
Kundenspezifische Lösungen machen den grössten Verkaufs-Anteil aus. Wir ermitteln in Zusammenarbeit mit den Kunden den Bedarf und konstruieren daraus die perfekte Lösung. Ob Sie - anwendungsbedingt - Einbauhöhe, Aufspannfläche, Ausladung oder Kolbenhub verändern möchten, alternative Steuerungsoptionen benötigen oder sonstige Wünsche an elektrische oder hydraulische Zusatzausrüstung haben - wir bieten Ihnen eine umfangreiche Sonderausstattung. Fragen Sie uns an, wir beraten Sie gerne.

Beispiele von massgeschneiderten Lösungen:
