Hydraulische Pressen Typ EP
Hydraulische Werkstattpressen mit C-Rahmen
Diese hydraulische Presse bietet die optimale Zugänglichkeit von 3 Seiten und durch die einfache Bedienbarkeit macht die Einständer- Richtpresse Modell EP zu einer leistungsfähigen und zuverlässigen Lösung für alle Anforderungen, welche an eine Richtpresse in jeder Maschinenbau- und Reparaturwerkstatt gestellt werden.Standardausrüstung hydraulische Pressen Typ EP
-Doppeltwirkender Pressenzylinder
-Pressenflansch zur Aufnahme von Werkzeugen
-Druckflansch für Richtarbeiten
- 2 Stck.Prismenrichtblöcke
-feinfühlige Motorpumpenanlage
Motorpumpenanlage Die Abwärtsbewegung sowie der Rücklauf des Presszylinder erfolgen über ein feinfühligesHandsteuerventil, welches auch gleichzeitig zum stufenlosen Regulieren der Pressgeschwindigkeit verwendet wird. Die Druckkraft wird über ein Druckregelventil stufenlos eingestellt.
Sonderzubehör Die Einständer-Richtpresse kann mit verschiedenen Werkzeugen und Zubehör ausgerüstet werden wie zum Beispiel:
-Tischplatte
-Fußbedienung über Doppelfußpedal
-Dornsatz
-Rohrbiegewerkzeug
-Räumfixtur
Sonderausstattung -Pressenzylinder mit größerem Hub
-Motorpumpenanlage mit größerer Pressgeschwindigkeit HD
-Kundenspezifische Ausführungen
-Werkzeuge / Zubehör
Technische Daten hydraulische Pressen:
| Modell |
|
| EP25M | EP40M | EP60M | EP100M | EP150M | EP200M | | Druckkraft, max. |
| kN | 250 | 400 | 600 | 1000 | 1500 | 2000 | | Hub | A | mm | 300 | 300 | 300 | 300 | 400 | 400 | | Einbauhöhe, max. | B | mm | 500 | 500 | 500 | 500 | 600 | 600 | | Arbeitstiefe | C | mm | 450 | 450 | 650 | 650 | 800 | 800 | | Ausladung | D | mm | 300 | 300 | 400 | 400 | 500 | 500 | | Gesamtbreite | E | mm | 645 | 693 | 787 | 820 | 970 | 1040 | | Gesamthöhe | F | mm | 2010 | 2050 | 2150 | 2350 | 2600 | 2650 | | Gesamttiefe | G | mm | 1100 | 1200 | 1400 | 1500 | 1700 | 1800 | | Tischhöhe | H | mm | 900 | 900 | 900 | 900 | 900 | 900 | | Innenbreite des Rahmens | K | mm | 172 | 215 | 245 | 310 | 350 | 400 | | Aussenbreite des Rahmens | I | mm | 202 | 245 | 285 | 350 | 418 | 460 | | Druckflansch, Durchmesser | S | mm | Ø98 | Ø108 | Ø134 | Ø160 | Ø250 | Ø280 | | Pressenflansch - Teilkreis | T | mm | Ø78 | Ø86 | Ø110 | Ø130 | Ø210 | Ø210 | | Pressenflansch - Höhe | U | mm | 25 | 30 | 40 | 45 | 55 | 55 | | Pressenflansch-Lochdurchmesser | V | mm | 2xØ9 | 2xØ11 | 2xØ13 | 2xØ17 | 4xØ22 | 4xØ22 | | Pressenflansch, Durchmesser | X | mm | Ø98 | Ø108 | Ø134 | Ø160 | Ø260 | Ø260 | | Gewicht, ca. |
| kg | 650 | 750 | 1200 | 2000 | 3500 | 4000 | | Motorpumpenanlage |
|
|
|
|
|
|
|
| | Pressgeschwindigkeit, | ND/HD | mm/s | 10. Okt | 09. Sep | 10. Mai | 08. Mrz | 10. Mrz | 10. Mrz | | Rücklaufgeschwindigkeit |
| mm/s | 16 | 13 | 14 | 11 | 23 | 20 | | Rückzugskraft, max. |
| kN | 30 | 30 | 30 | 30 | 200 | 200 | | Motor Leistung 3x400V, 50Hz |
| kW | 2,5 | 2,5 | 2,5 | 2,5 | 4,0 | 4,0 | | Tankinhalt |
| Liter | 25 | 25 | 25 | 25 | 40 | 40 |

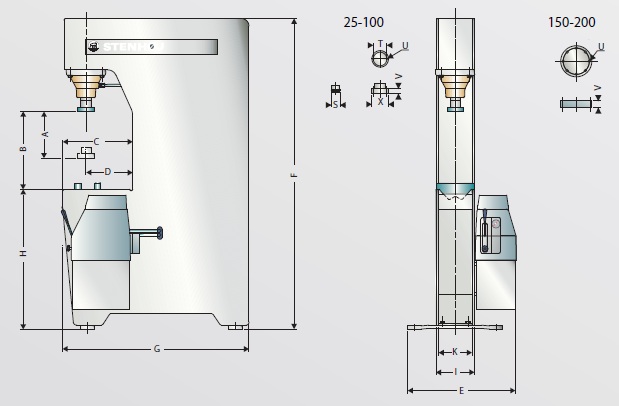

Abmessungen hydraulische Pressen:
Kundenspezifische hydraulische Pressen:
Kundenspezifische Lösungen machen den grössten Verkaufs-Anteil aus. Wir ermitteln in Zusammenarbeit mit den Kunden den Bedarf und konstruieren daraus die perfekte Lösung. Ob Sie - anwendungsbedingt - Einbauhöhe, Aufspannfläche, Ausladung oder Kolbenhub verändern möchten, alternative Steuerungsoptionen benötigen oder sonstige Wünsche an elektrische oder hydraulische Zusatzausrüstung haben - wir bieten Ihnen eine umfangreiche Sonderausstattung. Fragen Sie uns an, wir beraten Sie gerne.

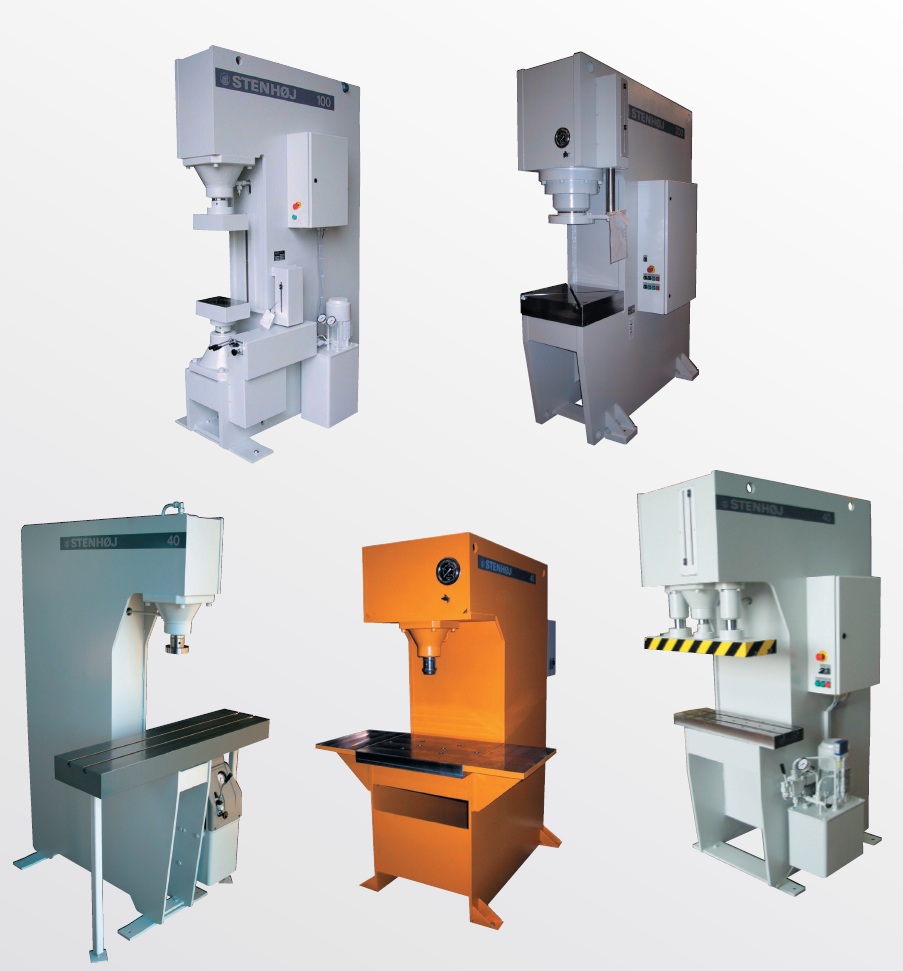

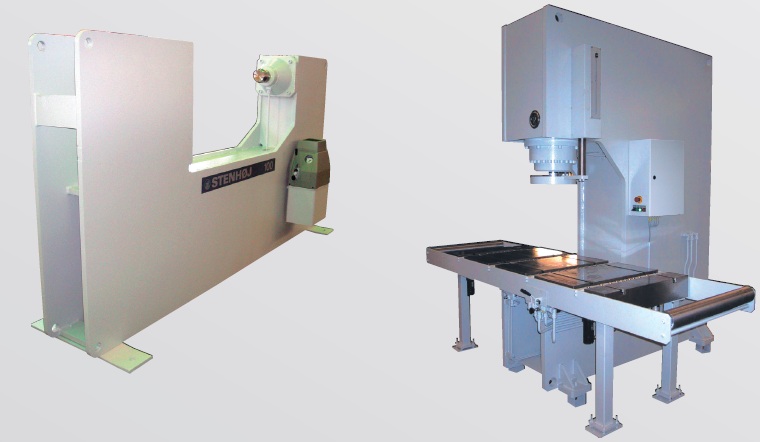

Beispiele von massgeschneiderten Lösungen:
|
